Disjuntores – Resistor de pré-inserção – Parte 3

Objetivo do artigo

O objetivo da coluna deste mês é apresentar a solução para problemas de sobretensão quando da energização de linhas de transmissão.

Efeito Ferranti

Em nossa coluna onde apresentamos o tema de ondas viajantes, algumas edições atrás, mostrou-se que ao energizar uma linha de transmissão aberta no seu terminal de carga, aparecem sobretensões dobradas, de alta frequência (ondas viajantes). Esse fenômeno é conhecido como Efeito Ferranti.

Como uma solução pode-se utilizar o PIR (Pre-Insertion Resistor), em português, resistor de pré-inserção.

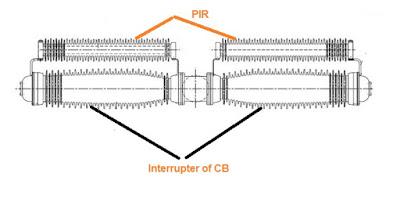

A Figura 1 mostra o PIR (resistor de pré-inserção) em um disjuntor de dupla-câmara.

Figura 1 – PIR (resistor de pré-inserção) em um disjuntor de dupla-câmara.

Teoria do resistor de pré-inserção

A Figura 2 mostra o circuito com a inserção do resistor.

Figura 2 – Circuito mostrando o Resistor de Pré-Inserção (PIR) em série com a impedância de surto da linha de transmissão.

A teoria nos diz que ao se energizar a linha de transmissão, a onda viajante trafega pela impedância de surto da LT promovendo a duplicação do valor da tensão.

Assim, a ideia é inserir uma resistência de pré-inserção R, cujo valor deve “casar” com a impedância de surto (Z_{S_LT}), pois aí a tensão que atingiria o terminal aberto da linha seria metade. O dobro da metade daria a própria tensão da fonte.
