NBR 5410 – Capacidade de condução de corrente de condutores

A tabela 33 da edição vigente da norma ABNT NBR 5410 (Fig. 1) apresenta 49 métodos de instalação (também denominados de maneiras de instalar condutores) e para cada um deles, uma determinada condição térmica, denominada por método de referência, representada pelas letras A, B, C, D, E, F e G. E ainda, algumas dessas condições são divididas em duas, por exemplo: B1 e B2.

Com essas informações, parte-se para a determinação da capacidade de condução de corrente (I_Z) dos diversos condutores em uma instalação elétrica, por meio das tabelas correspondentes (tabelas 36, 37, 38 ou 39).

Como qualquer tabela, para se construí-la é necessário fixar alguns parâmetros. Tomando como exemplo a tabela 36 (Fig. 2), foram fixados os seguintes parâmetros:

• Métodos de referência: A1, A2, B1, B2, C e D

• Tipo de metal condutor: cobre e alumínio
• Tipo de isolação: PVC
• Temperatura de referência do ambiente: 30 ºC (ar); 20 ºC (solo)
• Quantidade de condutores carregados: 2 e 3
• Condutores plenamente carregados em regime permanente

Se qualquer um desses parâmetros não corresponder ao caso sob análise, a tabela 36 não deve ser utilizada.

Em algumas condições, como temperatura ambiente e quantidade de condutores carregados diferentes do que foi pré-estabelecido, a própria norma apresenta a opção de continuar a utilizar a tabela 36, porém com a aplicação de fatores de correção, respectivamente indicados nas tabelas 40 e 42.

No entanto, em raras situações, o arranjo definido pelo projetista pode não estar contemplado naqueles 49 métodos de instalação da tabela 33, ou ainda, em algumas das premissas fixadas para a construção da Tabela 36 – assim como nas demais tabelas para determinação de I_Z. Nesses casos, como seria impossível prever todas as situações de instalação de condutores, e também para não tornar a norma mais densa do que ela é, a orientação apresentada na própria NBR 5410 é de que o projetista determine a capacidade de condução de corrente por meio de cálculo. E para tanto ele poderá utilizar como referência as normas ABNT NBR 11301 (Cálculo da capacidade de condução de corrente de cabos isolados em regime permanente – fator de carga de 100%) ou a série IEC 60287 (Electric cables – Calculation of the current rating).

Não é uma tarefa simples, pois vai exigir do projetista habilidade no estudo dos fatores que influenciam a determinação da capacidade de condução de corrente de um condutor, no reconhecimento e na adoção dos fatores a serem considerados para o caso específico, além de elaborar uma bela planilha matemática para automatizar e auxiliar as inúmeras etapas do cálculo.

Exemplo de alguns dos citados fatores: resistência térmica da isolação e da cobertura (se for o caso), temperatura de operação do condutor, efeito pelicular, efeito proximidade, perdas dielétricas, aquecimento mútuo dos cabos, geometria dos condutores, resistência térmica do conduto, entre dezenas de outras considerações. Mas, às vezes é necessário fazer isso. Boa sorte!

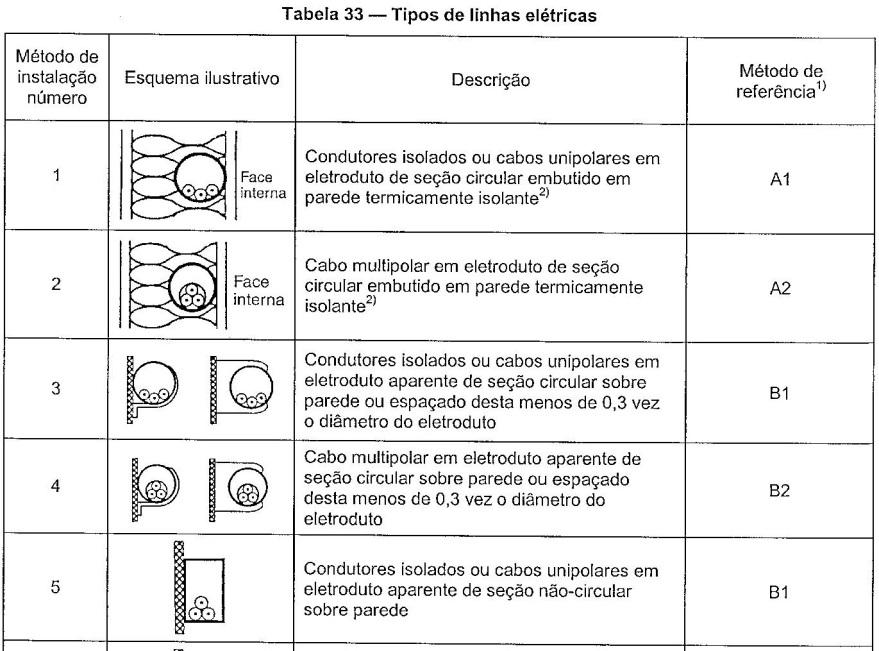

Fig.1 – Extrato da Tabela 33 da norma ABNT NBR 5410:2004

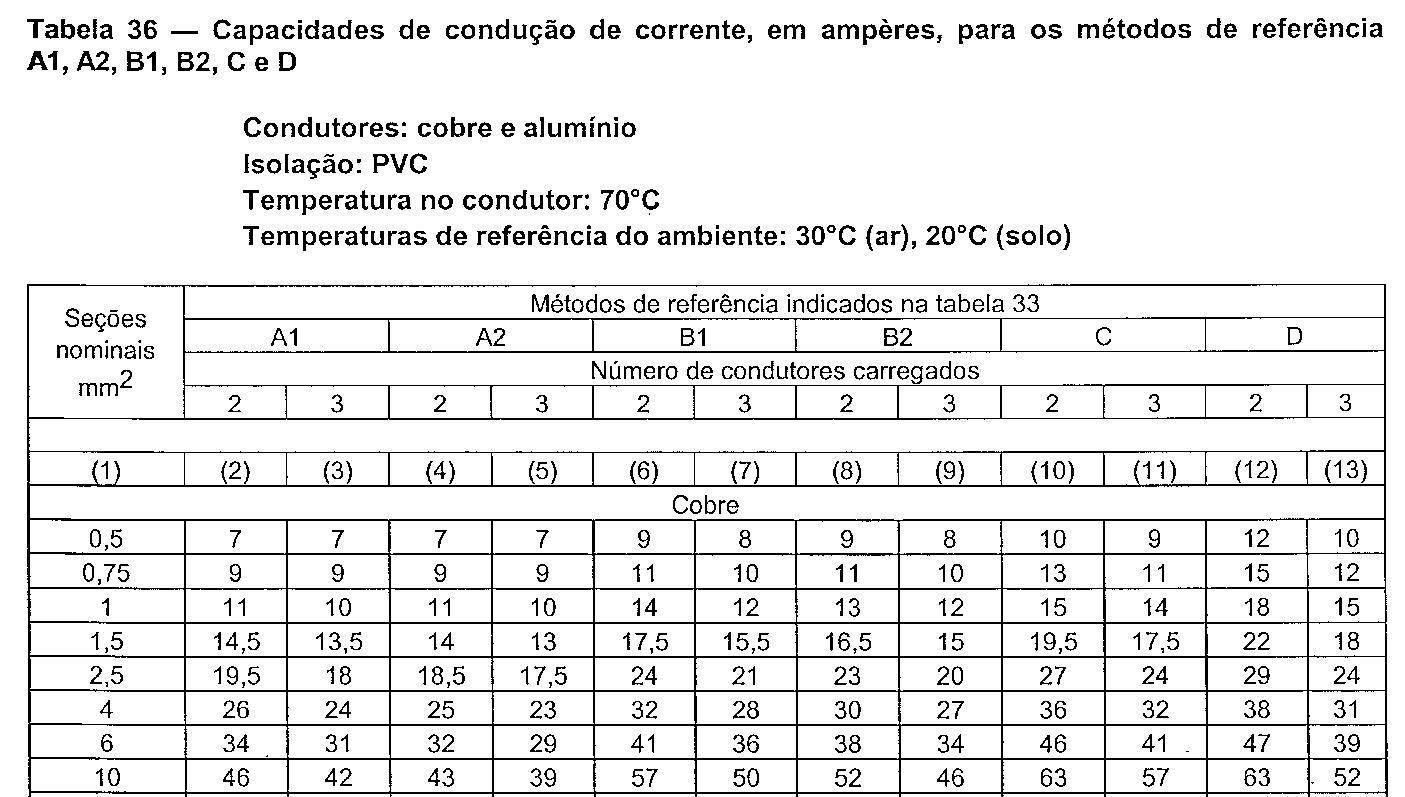

  Fig.2 – Extrato da Tabela 36 da norma ABNT NBR 5410:2004
